RAD Series Pro DReam

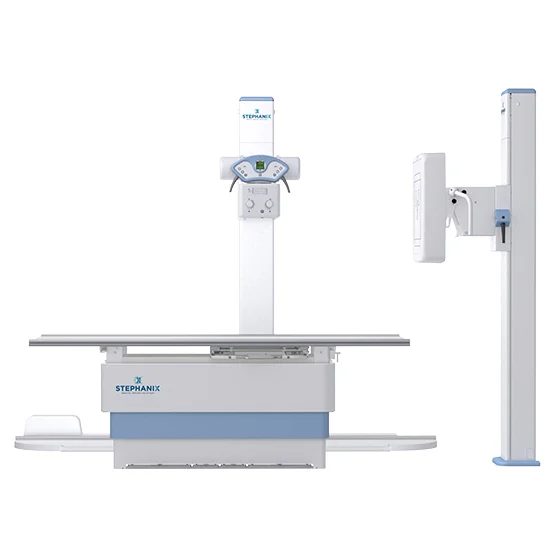

RAD Series Pro DReam – La radiologie configurable selon vos besoins
Comprenant une colonne tout-au-sol, un Potter vertical ou basculant ainsi qu’une table à hauteur fixe ou variable, la RAD Series Pro est disponible en versions manuelle, asservie et automatisée. Elle est compatible avec les cassettes, les plaques CR (ERLM) et les capteurs plans, fixes ou portables, permettant ainsi la réalisation de l’ensemble des examens de radiologie conventionnelle.
Cette salle de radiographie polyvalente permet la réalisation des examens avec le récepteur d’image intégré au Potter ou en acquisition directe, notamment pour les clichés en charge, sur brancard ou dans des configurations spécifiques.
Image statique
Cliché direct
Ergonomie
Mouvements

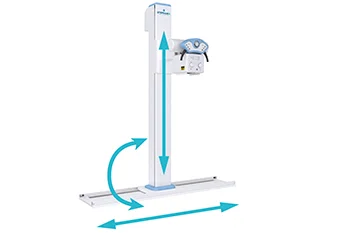

Les mouvements de la colonne porte-tube C2RS — longitudinal sur rail, latéral par bras télescopique et vertical — assurent un positionnement précis pour la réalisation d’un large éventail d’examens. Les rotations de l’ensemble radiogène et de la colonne de ±180° permettent la prise de clichés dans toutes les directions, sur table, sur Potter mural ou en acquisition directe sur brancard.

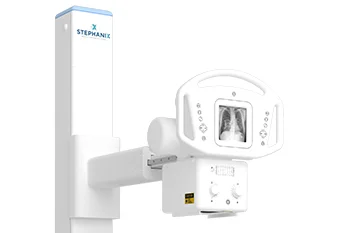

Console de commandes
En version automatisée, la colonne est équipée d’une console de commande avec écran tactile, permettant le réglage des paramètres d’exposition ainsi que l’ajustement des statifs — tels que la DSI, l’incidence, la collimation ou la filtration — tout en restant au plus près du patient.

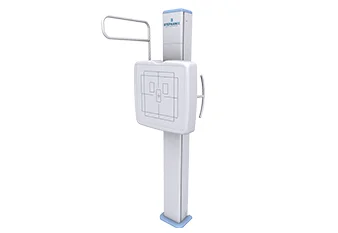

Potter mural
Le Potter mural se déplace verticalement afin de permettre la réalisation de l’ensemble des examens osseux et pulmonaires sur patient en position debout. En configuration asservie ou automatisée, les mouvements du tube sont synchronisés avec ceux du Potter, garantissant un alignement précis et une utilisation optimisée.
Table élévatrice
Opter pour une salle RAD Series Pro équipée d’une table élévatrice permet d’ajuster la hauteur du plateau flottant à celle du brancard, facilitant ainsi les transferts patients et améliorant le confort d’utilisation au quotidien.
Automatisation
Votre salle RAD Series Pro, en version asservie ou automatisée, est équipée d’un écran tactile au niveau du tube intégrant des protocoles anatomiques préprogrammés, incluant les paramètres d’acquisition ainsi que les positionnements des statifs.
Grâce à la fonction d’asservissement vertical, le tube de la colonne suit automatiquement les mouvements verticaux du récepteur d’image, qu’il soit intégré au Potter mural ou à la table élévatrice.
En version automatisée, chaque statif se positionne automatiquement, les volets du collimateur s’adaptent au format d’image défini dans le protocole et les filtres additionnels se mettent en place selon le type d’examen, notamment en pédiatrie.
À tout moment, l’opérateur peut ajuster manuellement la position du tube et adapter les constantes radiologiques selon les besoins cliniques.
La version numérique à capteur plan de la salle RAD Series Pro intègre une console d’acquisition, avec interface tactile en option. Elle permet l’enregistrement des données patient ainsi que la sélection des protocoles anatomiques et des paramètres d’examen.
Une fois l’acquisition radiologique réalisée, l’opérateur peut visualiser l’image pour validation immédiate ou effectuer des ajustements de post-traitement avant son envoi sur le réseau.
Chaque procédure dispose de paramètres préréglés dédiés, incluant les constantes d’acquisition, le positionnement des statifs, la collimation, la filtration additionnelle ainsi que les post-traitements associés.
Fonctionnalités logicielles
L’option de correction du rayonnement diffusé, communément appelée « grille virtuelle », est réalisée automatiquement par logiciel et peut être appliquée à l’ensemble des régions anatomiques, selon le choix de l’utilisateur. Elle repose sur un traitement d’image algorithmique visant à améliorer le contraste par soustraction du bruit diffusé.
Fonctionnalité reconstruction
Réalisation des examens des grands axes, avec acquisition sur patient debout, incluant le positionnement automatisé du système et le réglage préprogrammé des constantes radiologiques. Les zones de recouvrement sont optimisées afin d’assurer une reconnaissance efficace des pixels utilisés pour le recalage des images.
Le système PRX est un Potter mural motorisé assurant le déplacement vertical du capteur plan en fonction du nombre de clichés requis pour couvrir la zone d’examen.
Un boîtier positionné à l’avant du collimateur contrôle le rayonnement grâce à la synchronisation de volets asymétriques avec le déplacement du capteur plan.
L’opérateur positionne le Potter à la hauteur du premier cliché, en fonction de la morphologie du patient, à l’aide d’un clavier de commande intégré au PRX, puis lance l’acquisition automatique de l’examen.
La reconstruction de l’examen est ensuite réalisée via le logiciel d’acquisition, qui gère les images issues du capteur plan en mode d’auto-détection des rayons X (auto-trigger).
Ce mode d’acquisition avec le PRX est compatible avec toute source de rayons X disposant d’une distance focale minimale de 2 mètres.
Gestion de la dose
La correction du rayonnement diffusé en option, les protocoles pédiatriques dédiés, la collimation ajustable pour chaque protocole anatomique, l’indication du Produit Dose Surface (PDS) pour chaque cliché, ainsi que les fonctions DICOM MPPS et RDSR — permettant l’envoi automatique des données d’examen telles que le PDS et les constantes d’acquisition — constituent un ensemble d’outils complets pour une gestion optimale de la dosimétrie patient.
